Groutinjectiepalen (G.S.I.)
Groutinjectiepalen, ook bekend als G.S.I. palen, zijn een type funderingspalen die trillingsvrij de grond in worden gebracht. Groutinjectiepalen worden trillingsvrij en geluidsarm de grond in gebracht en zijn geschikt voor grotere funderingsprojecten. Ben je op zoek naar een partner die gespecialiseerd is in het aanbrengen van groutinjectiepalen? Funderix is jouw partner als het gaat om funderingswerkzaamheden zoals aanbrengen van schroefinjectiepalen en funderingsherstel. Neem vandaag nog contact met ons op voor een vrijblijvende offerte en ontdek hoe wij je kunnen helpen bij het realiseren van jouw project.
- Ervaring en expertise: ervaring en diepgaande kennis in funderingstechniek.
- Pioniers in funderingstechnieken: we hebben talloze keren het G.S.I. systeem succesvol toegepast.
- Flexibiliteit in afmetingen: het G.S.I. systeem is flexibel en kan worden aangepast aan de specifieke afmetingen van uw project. Hierdoor kan dit systeem ook in kleine ruimtes worden toegepast.
- Expertise in diverse paalsystemen
Gratis offerte aanvragen
Julian Jacobi
Heeft u een vraag over groutinjectiepalen of een funderingsuitdaging waarbij u ondersteuning nodig heeft? Bel mij vrijblijvend op via 06-44 39 19 23
Wat zijn groutinjectiepalen?
Groutinjectiepalen, ook wel bekend als GSI-palen, zijn funderingspalen die trillingsvrij en geluidsarm in de grond worden aangebracht. Deze techniek is ideaal voor stedelijke gebieden of locaties met gevoelige infrastructuur, waar minimale trillingen en geluidsoverlast essentieel zijn. Groutinjectiepalen zijn bijzonder geschikt voor grotere projecten, waarbij stevige, duurzame funderingen noodzakelijk zijn.
G.S.I. palen worden als het ware de grond in geschroefd. Aan de onderkant van de paal bevindt zich een speciaal ontwikkelde boorpunt die breder is dan de diameter van de paal. De boorpunt bevat een injectieopening voor grout. Tijdens het boren van de paal wordt er grout geïnjecteerd wat als laag om de paal verspreid waardoor je een grotere diameter krijgt met een hogere draagkracht. De binnenkant van de paal wordt bewapend en afgestort met beton. Zodoende wordt een relatief smalle boorpaal omgezet tot een stevige funderingspaal.
Een groutinjectiepaal bestaat uit verschillende segmenten die tijdens het boren aan elkaar worden gelast. Groutinjectiepalen zijn bij uitstek geschikt voor grotere projecten. Schroefinjectiepalen zijn daarentegen zeer geschikt voor kleinere projecten met een beperkte ruimte.
Waarom kiezen voor groutinjectiepalen?
G.S.I. funderingspalen brengen verschillende voordelen met zich mee. Wij hebben ze voor je opgesomd.
- Trillingsvrij en geluidsarm: De installatie van GSI-palen veroorzaakt nauwelijks trillingen en geluid, wat ze perfect maakt voor gebruik in dichtbevolkte gebieden of nabij gevoelige infrastructuren.
- Duurzaam en sterk: De combinatie van stalen segmenten en verharde cementgrout zorgt voor een stevige en duurzame fundering.
- Aanpasbaar: GSI-palen zijn beschikbaar in grotere afmetingen, waardoor ze geschikt zijn voor projecten met hoge draagkracht vereisten.
- Innovatieve installatie: Dankzij het lassen van de segmenten ontstaat een naadloze paal, wat de sterkte en stabiliteit ten goede komt.
- Relatief goedkoop voor grootschalige projecten: G.S.I. palen zijn relatief goedkoop voor industriële projecten en bedrijfshallen.
Het heien van funderingspalen speelt een cruciale rol in het garanderen van een stabiele fundering, vooral in Nederland, waar de zachte bodem het risico op verzakkingen vergroot. Een onvoldoende fundering kan resulteren in dure herstelwerkzaamheden. Bij Funderix zetten we onze expertise in om verzakkingen te voorkomen door zorgvuldig en nauwkeurig boorpalen aan te brengen. Dankzij onze jarenlange ervaring en aandacht voor kwaliteit bieden wij duurzame oplossingen, ondersteund door een 10-jarige garantie op onze werkzaamheden.
Hoe werkt de installatie van groutinjectiepalen?

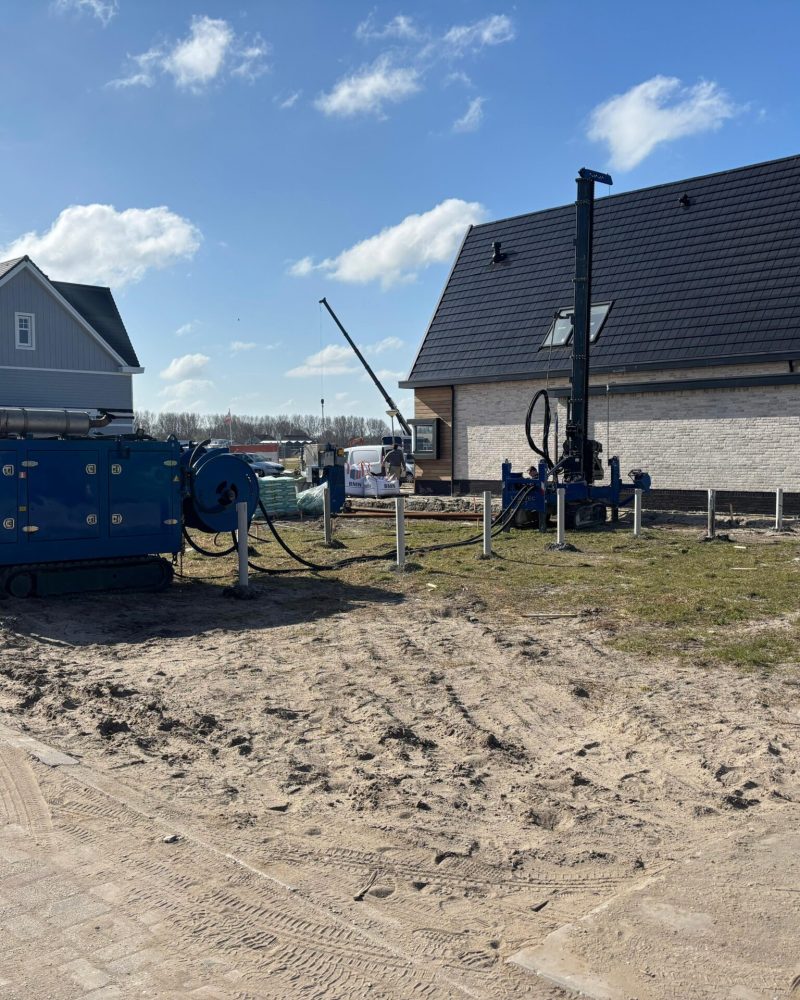

Groutinjectiepalen worden per segment de grond ingeboord. Indien een segment de grond in is geboord, wordt een volgend segment erop gelast en zodoende wordt de paal per segment dieper de grond in geboord. Aan de onderzijde van de buis bevindt zich een speciaal ontworpen boorpunt met injectieopeningen ook wel de groutkamer genoemd. Tijdens het boren wordt cementgrout via deze openingen in de grond geïnjecteerd. Dit grout vormt een beschermende en verstevigende laag rondom de buis, waardoor de draagkracht aanzienlijk toeneemt. Vervolgens wordt de paal bewapend en afgestort met beton. Hierdoor ontstaat er een massieve gewapende betonnen funderinsgpaal.
- Nazorg na oplevering
- Terugkomende klanten
- Ervaring voor complex projecten
- Betrokken bij elke fase
- Klanten waarderen ons met 5.0/5.0 op Google
Voor welke projecten zijn GSI-palen geschikt?
Groutinjectiepalen worden voornamelijk ingezet voor:
- Grote bouwprojecten: Waar een hoge draagkracht vereist is.
- Infrastructuurwerken: Bijvoorbeeld bruggen, viaducten of zware industriële constructies.
- Renovatie: Bij funderingsherstel of versterking van bestaande structuren.
Wat is het verschil tussen GSI-palen en schroefinjectiepalen (S.I.P.)?
Hoewel beide systemen vergelijkbare voordelen bieden, zijn er enkele belangrijke verschillen:
- Projectgrootte: GSI-palen worden voornamelijk gebruikt voor grote projecten, terwijl schroefinjectiepalen beter geschikt zijn voor kleinschalige of inpandige toepassingen.
- Segmentverbinding: Bij GSI-palen worden de stalen segmenten aan elkaar gelast, terwijl de segmenten van schroefinjectiepalen in elkaar worden geschroefd door middel van schroefdraad.
- Afmetingen: GSI-palen hebben doorgaans grotere diameters en lengtes, wat ze ideaal maakt voor zware belastingen en daarom geschikt voor grotere projecten.
Technische specificaties van G.S.I palen
Groutinjectiepalen worden gekenmerkt door de hoge draagkracht en de mogelijkheid om trillingsvrij en geluidsarm te werken. Afhankelijk van de vereisten van het project kunnen de lengtes en diameter van de buispalen verschillen. De diameter van een G.S.I. paal varieert van 168 tot 609 millimeter. De stalen wand van de paal is minimaal 6,3 millimeter dik. Een dikkere wand draagt niet bij aan de draagkracht, maar wel aan het opvangen van horizontale krachten. Een grotere diameter draagt daarentegen wel bij aan een grotere draagkracht.
Bij stalen buispalen is de wanddikte minimaal 4 millimeter, dit maakt dat stalen buispalen een voorkeursoptie als het gaat om duurzaamheid. Bij boorpalen worden er hogere wanddiktes gehanteerd door de hoge torsiekrachten. Funderix heeft de technische kennis en expertise om beide type funderingspalen in te brengen. Wij denken graag met je mee om tot de beste oplossing te komen voor jouw project.
Palen heien of boren
De twee methoden om palen in de grond te brengen verschillen aanzienlijk. Bij heien wordt de paal met een zwaar valblok de grond ingeslagen, wat trillingen veroorzaakt die nabijgelegen gebouwen kunnen beschadigen, bijvoorbeeld door het ontstaan van scheuren. Daarentegen worden groutinjectiepalen trillingsvrij de grond in geboord, wat deze methode ideaal maakt voor locaties met omliggende bebouwing. Hoewel heien vaak een goedkopere optie is, wordt de keuze tussen boren of heien in overleg met een constructeur bepaald, afhankelijk van de specifieke omstandigheden en projectvereisten.
Kosten van G.S.I.

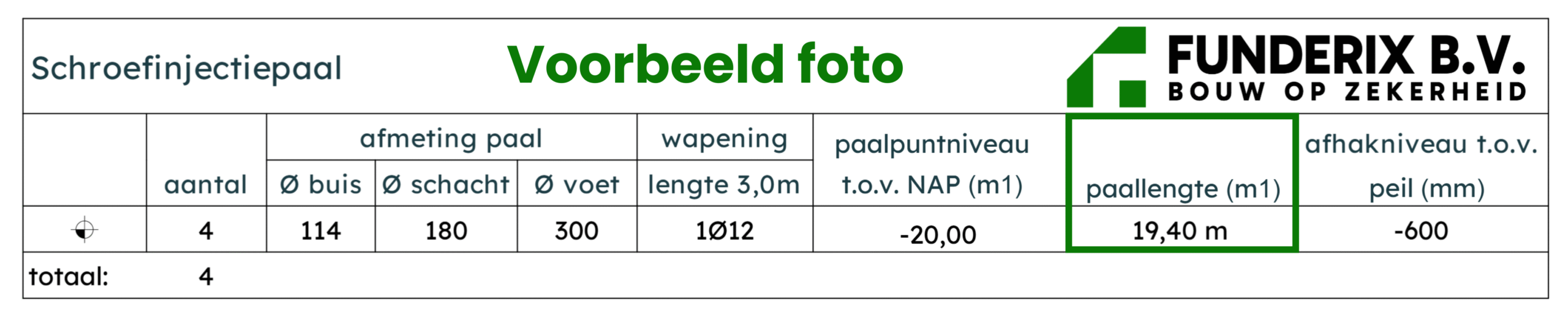

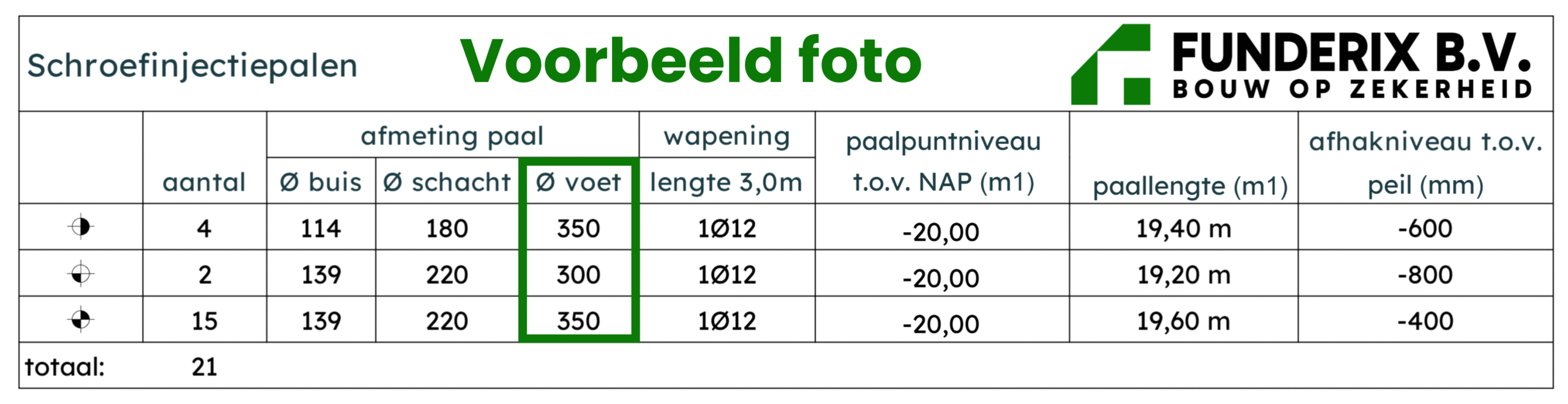

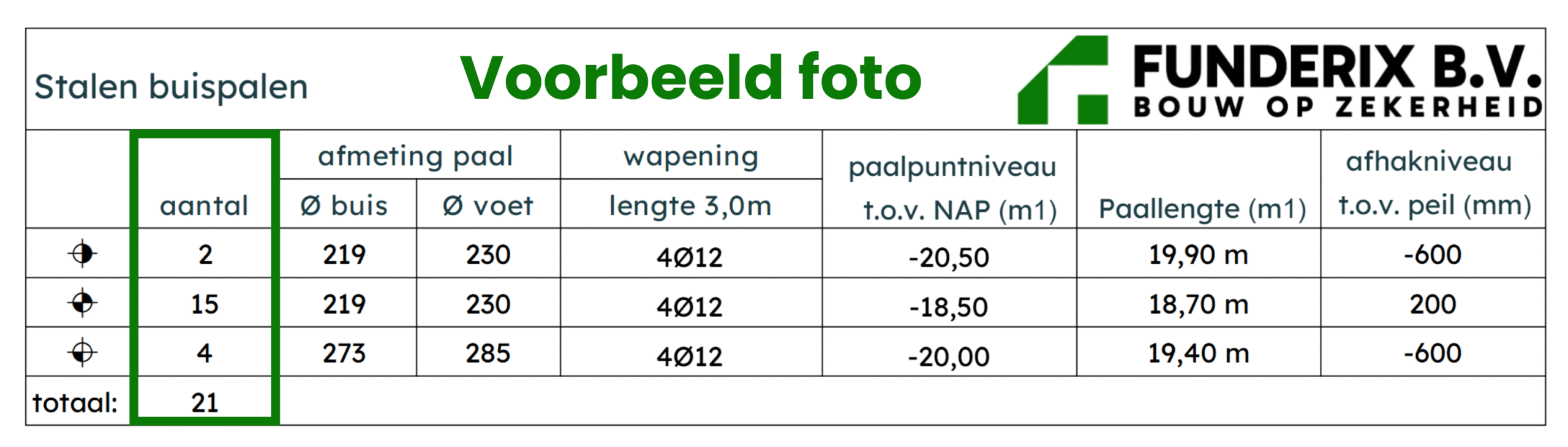

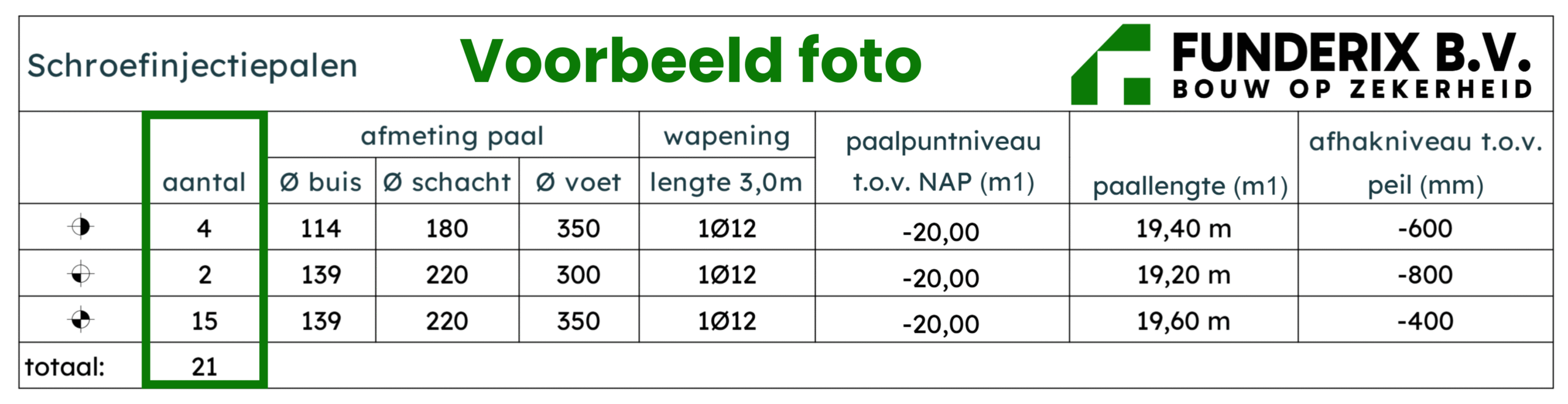

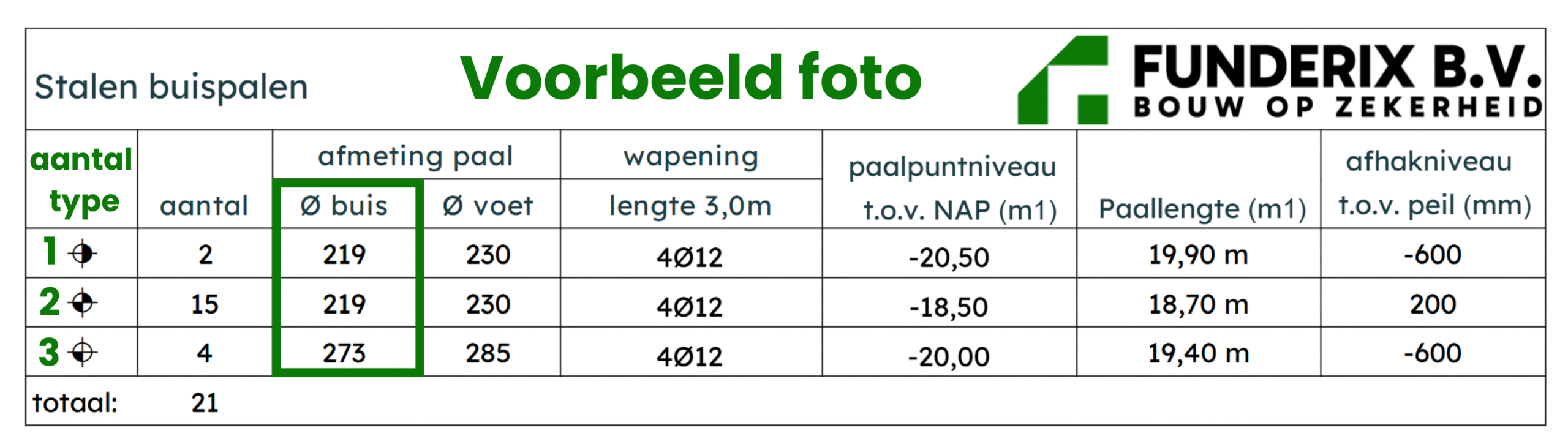

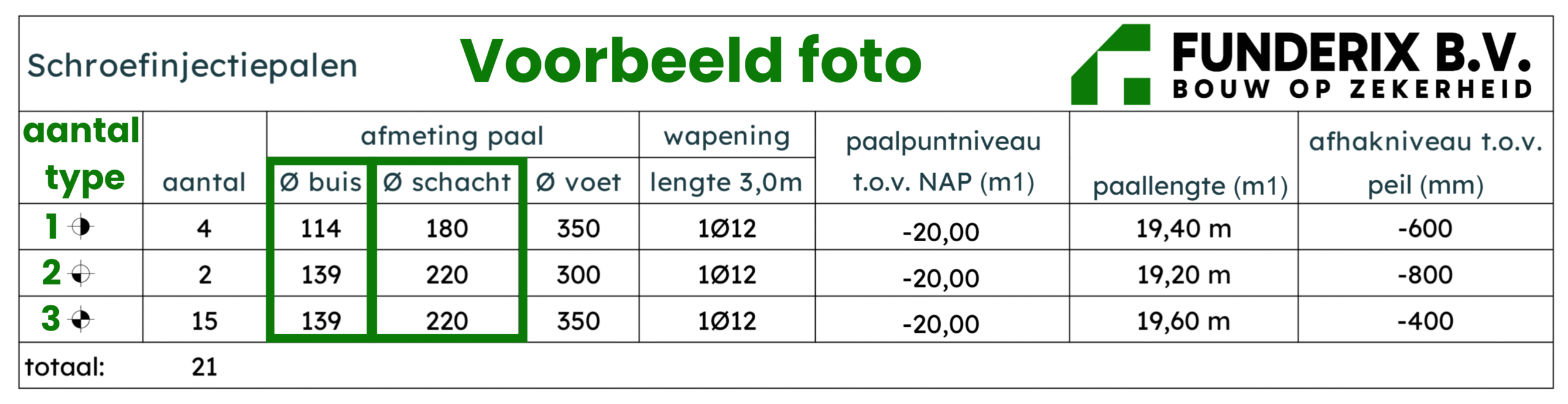

De kosten van groutinjectiepalen zijn sterk afhankelijk van het project. Hieronder kan je uitrekenen wat jouw project ongeveer zou gaan kosten. Wil je een passende prijsindicatie ontvangen? Neem dan contact op!
Julian Jacobi
Heeft u een vraag over groutinjectiepalen of een funderingsuitdaging waarbij u ondersteuning nodig heeft? Bel mij vrijblijvend op via 06-44 39 19 23
“Wij bouwen geen palen. Wij bouwen zekerheid.”
Julian Jacobi

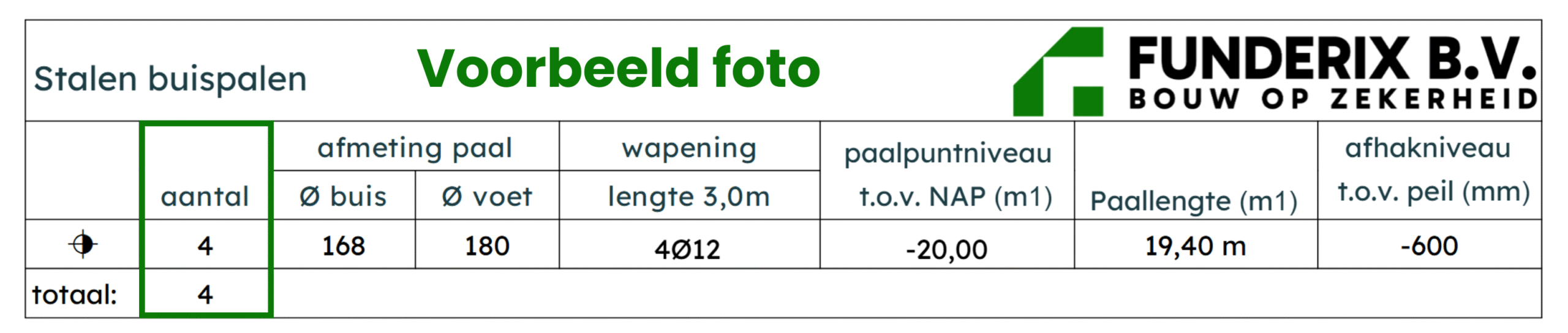

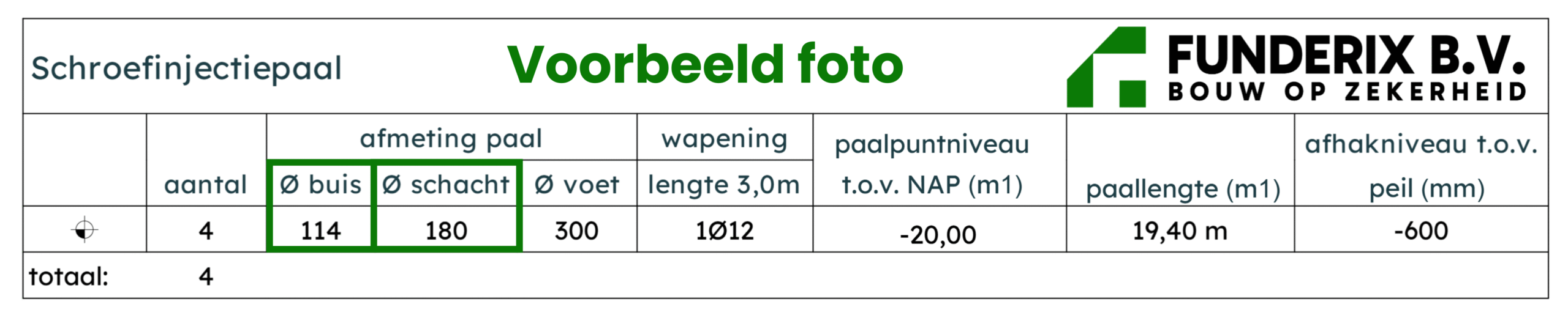

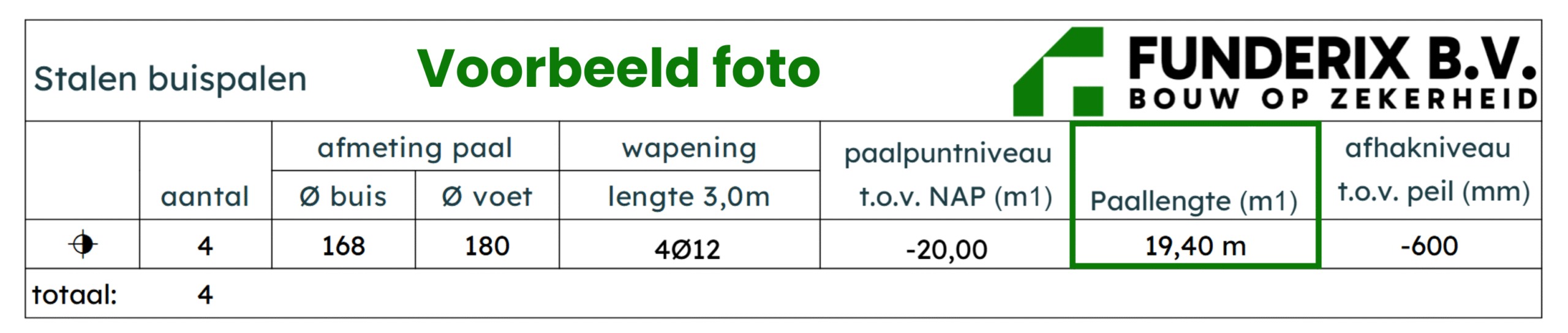

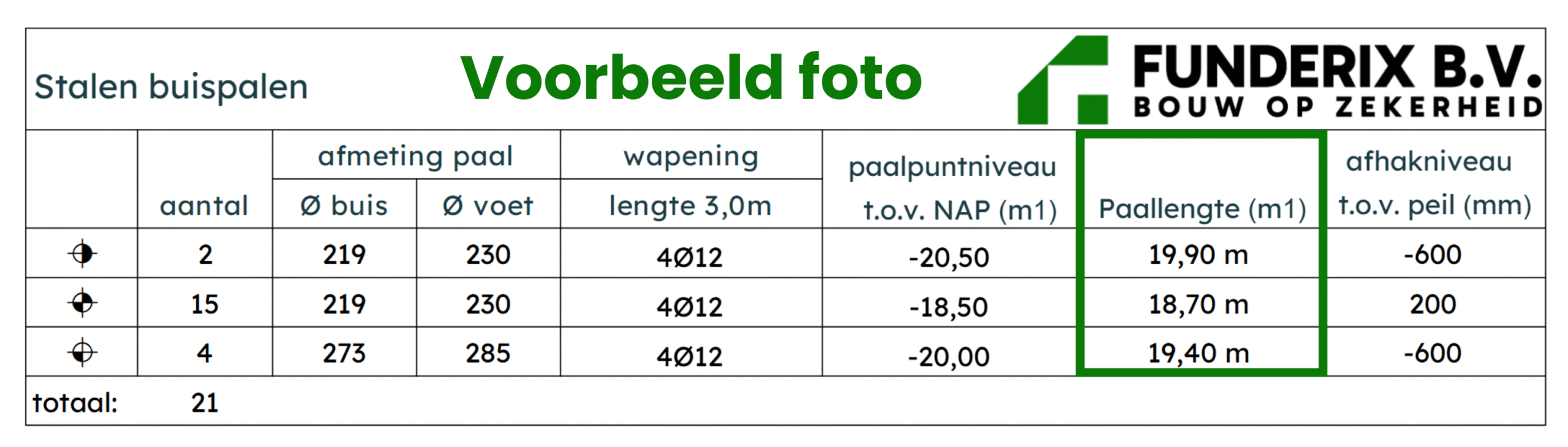

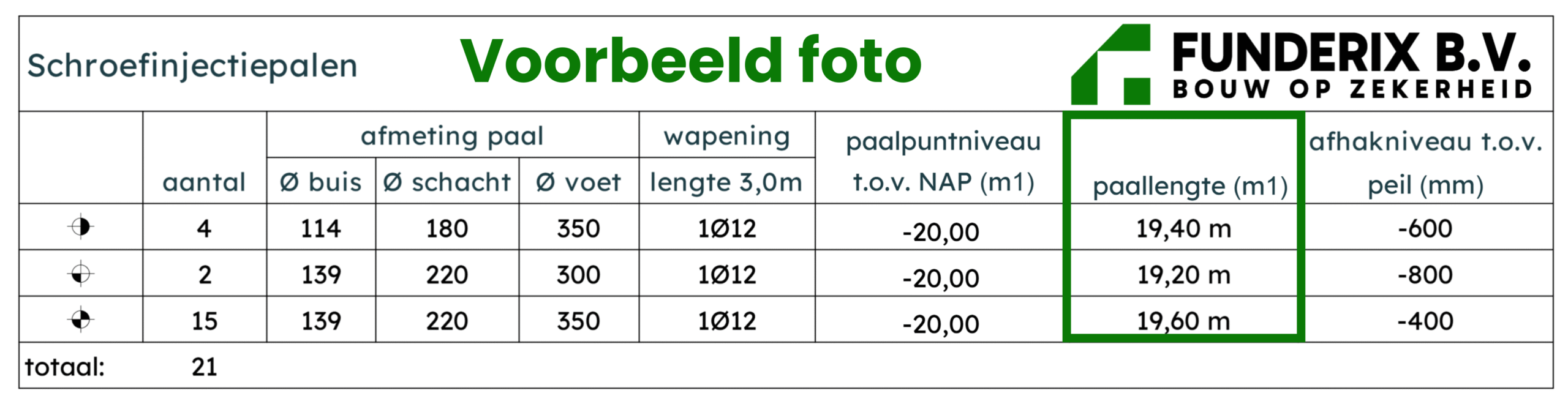

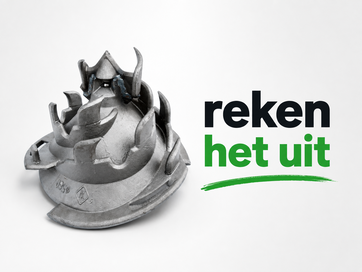

Bereken wat uw project gaat kosten
Onze aanpak
Bij Funderix geloven we in een grondige en doordachte aanpak voor elk project, groot of klein. Ons doel is om jou te voorzien van duurzame, betrouwbare funderingen die aan jouw verwachtingen voldoen. Onze ervaren ingenieurs en tekenaars staan klaar om nauwkeurige berekeningen en professionele tekeningen te leveren die volledig zijn afgestemd op de specifieke eisen van jouw project. Of het nu gaat om een kleinschalig bouwproject of een grootschalige constructie, wij zorgen ervoor dat elke fundering aan de hoogste normen voldoet maar toch vanuit een kosten efficiënt oogpunt.
- Locatieanalyse: we starten met een grondige analyse van de bouwlocatie om de specifieke uitdagingen te begrijpen.
- Klantgesprek: we gaan in gesprek met de klant om hun wensen en eisen duidelijk te definiëren.
- Plan op maat: ons team stelt een op maat gemaakt plan van aanpak op voor elk project.
- Gedetailleerde werkplannen: Grotere projecten worden ondersteund door gedetailleerde werkplannen, opgesteld door ervaren vakmensen.
Groutinjectiepalen aanbrengen met Funderix
Funderix is gespecialiseerd in het aanbrengen van funderingspalen zoals groutinjectiepalen en stalen buispalen. Kies Funderix als jouw partner voor funderingswerkzaamheden die aan jouw specifieke behoeften voldoen. Naast het aanbrengen hei- en boorpalen, staan wij ook voor je klaar met passend funderingsadvies, betonwerk en funderingsherstel.
Neem vandaag nog contact met ons op voor meer informatie en ontdek hoe wij je kunnen helpen jouw project succesvol af te ronden. Bij Funderix begint elk project met een solide basis voor succes. Wij staan klaar om je te voorzien van hoogwaardige fundering oplossingen die jouw verwachtingen overtreffen.
Jouw Project, Onze Prioriteit
Elk project begint met een gesprek. Door de nauwe samenwerking met onze klanten en de inzet van onze expertise, zorgen we ervoor dat uw funderingsproject niet alleen voldoet aan alle technische eisen maar ook binnen het gestelde budget blijft. Funderix is jouw partner als het gaat om funderingswerkzaamheden zoals heien van stalen buispalen, aanbrengen van schroefinjectiepalen en funderingsherstel. Neem vandaag nog contact met ons op voor een vrijblijvende offerte en ontdek hoe wij je kunnen helpen bij het realiseren van jouw project.
Bekijk hier onze tevreden klanten
Julian Jacobi
Heeft u een vraag over schroef injectie palen of een funderingsuitdaging waarbij u ondersteuning nodig heeft? Bel mij vrijblijvend op via 06-44 39 19 23
- Gepersonaliseerde dienstverlening
- Persoonlijk contact
- 24/7 bereikbaar
- Transparante communicatie
Gratis offerte aanvragen
Veelgestelde vragen
Hoe diep kunnen groutinjectiepalen worden geïnstalleerd?
De inboordiepte van de groutinjectiepalen is niet globaal aan te geven omdat dit ook afhankelijk is van de grondslag en gekozen equipment/diameter en ligt vaak tussen de 5 en 25 strekkende meter, maar op uitzonderingsbasis zijn soms zelfs lengtes van 35 tot 40 meter mogelijk. De groutinjectiepalen komen normaliter eenvoudiger op diepte dan de geheide palen.
Biedt Funderix gratis offertes aan voor groutinjectiepalen?
WIj bieden onze offertes altijd vrijblijvend aan, tenzij expliciet anders overeengekomen.
Wat is de draagkracht van een groutinjectiepaal?
De draagkracht van een groutinjectiepaal varieert en is afhankelijk van de diameter, grondslag en het paalpuntniveau van de toegepaste groutinjectiepaal. In de basis zien we belastingen tussen de 100 en 2000kN opgenomen worden met de groutinjectiepalen.
Hoe wordt de groutinjectie tijdens het boren uitgevoerd?

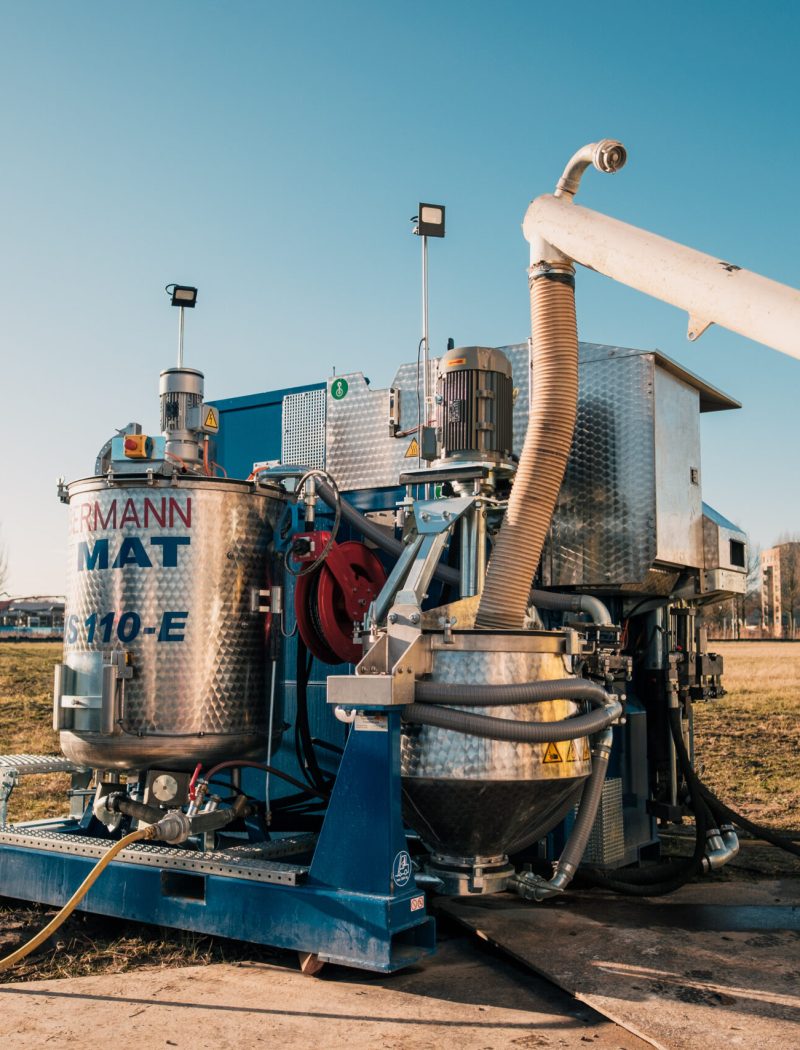

Tijdens het boorproces wordt er door het midden van de buis een zogenoemde groutlans aangebracht, welke met ieder nieuw segment verlengd wordt. Deze groutlans wordt aan de onderzijde aan de boorpunt van de paal gekoppeld en aan de bovenzijde aangesloten op de groutpomp die onder verhoogde druk het grout door de groutlans richting de boorpunt spuit. Vooral in de zwaardere lagen wordt deze druk verhoogd om te zorgen dat er vanuit de boorpunt een kolom van grout gecreeerd wordt in de grond, waarmee een verbrede voet in de aarde onstaat en het puntdraagvermogen van de palen verhoogd wordt.
Kunnen groutinjectiepalen in stedelijke gebieden of bij bestaande gebouwen worden toegepast?
Ja, wegens de mogelijkheid de palen gesegmenteerd aan te brengen is het mogelijk om groutinjectiepalen inpandig aan te brengen. E.e.a. afhankelijk van de ter beschikking gestelde werkruimte.Ja, wegens de mogelijkheid de palen gesegmenteerd aan te brengen is het mogelijk om groutinjectiepalen inpandig aan te brengen. E.e.a. afhankelijk van de ter beschikking gestelde werkruimte.
